Exemple de dossier
Villa des Érables, du plan au dossier
Une maison de deux niveaux avec garage, dessinée et câblée dans ES Schémas : 13 pièces, 2 tableaux, 21 circuits. Voici son dossier feuille par feuille, et ce qu’en dit le moteur de vérification RGIE. Client, adresse et chantier sont fictifs.
Le dossier
13 feuilles, aucune dessinée à la main
Plans de position, schémas unifilaires, implantation des tableaux et légende sortent du même projet. Touchez une feuille pour l’ouvrir en grand.
-
01Plan de position · Rez-de-chaussée
-
02Plan de position · Étage
-
03Schéma unifilaire · TD principal · 1/6
-
04Schéma unifilaire · TD principal · 2/6
-
05Schéma unifilaire · TD principal · 3/6
-
06Schéma unifilaire · TD principal · 4/6
-
07Schéma unifilaire · TD principal · 5/6
-
08Schéma unifilaire · TD principal · 6/6
-
09Schéma unifilaire · TD garage
-
10Implantation · TD principal
-
11Implantation · TD garage
-
12Légende des symboles utilisés
-
13Légende des symboles utilisés

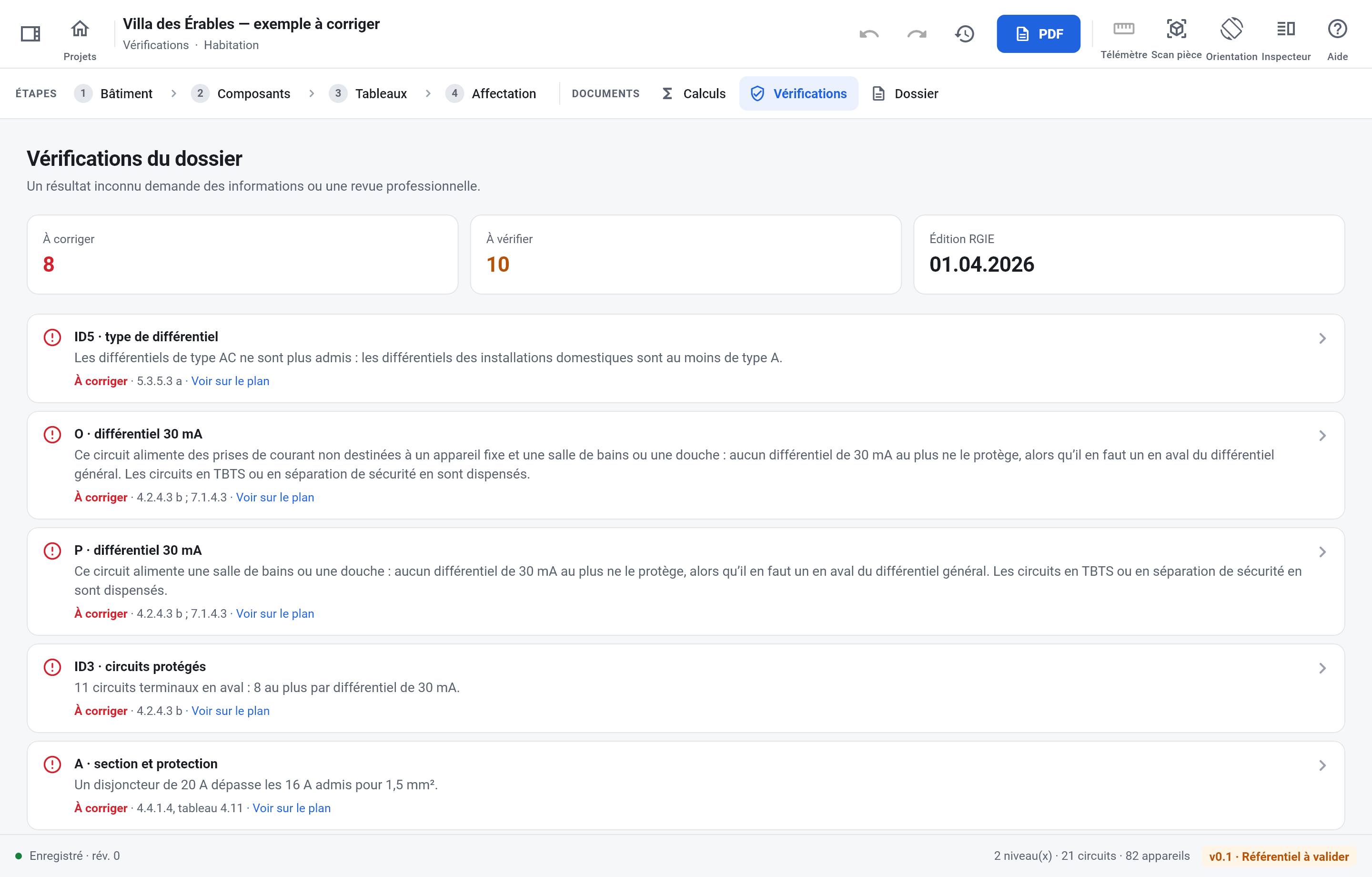

Le moteur RGIE à l’œuvre
La même maison, avec huit erreurs courantes
Pour montrer le moteur de vérification, nous avons repris la Villa des Érables en y glissant des erreurs que l’on rencontre sur chantier. ES Schémas les trouve toutes, cite l’article du RGIE et mène à l’élément concerné.
- ID5 · type de différentielLes différentiels de type AC ne sont plus admis : les différentiels des installations domestiques sont au moins de type A.À corriger · 5.3.5.3 a
- O · différentiel 30 mACe circuit alimente des prises de courant non destinées à un appareil fixe et une salle de bains ou une douche : aucun différentiel de 30 mA au plus ne le protège, alors qu’il en faut un en aval du différentiel général. Les circuits en TBTS ou en séparation de sécurité en sont dispensés.À corriger · 4.2.4.3 b ; 7.1.4.3
- P · différentiel 30 mACe circuit alimente une salle de bains ou une douche : aucun différentiel de 30 mA au plus ne le protège, alors qu’il en faut un en aval du différentiel général. Les circuits en TBTS ou en séparation de sécurité en sont dispensés.À corriger · 4.2.4.3 b ; 7.1.4.3
- ID3 · circuits protégés11 circuits terminaux en aval : 8 au plus par différentiel de 30 mA.À corriger · 4.2.4.3 b
- A · section et protectionUn disjoncteur de 20 A dépasse les 16 A admis pour 1,5 mm².À corriger · 4.4.1.4, tableau 4.11
- D · section et protectionUn disjoncteur de 32 A dépasse les 20 A admis pour 2,5 mm².À corriger · 4.4.1.4, tableau 4.11
- B · nombre de prises9 prises simples ou multiples sur ce circuit terminal : 8 au plus par circuit terminal.À corriger · 5.3.5.2 b
- E · circuit dédiéFour électrique partage ce circuit avec d’autres charges : un appareil à poste fixe de 2600 W ou plus (3500 W) est alimenté séparément par un circuit dédié.À corriger · 5.2.1.2
Et une fois corrigée
La version publiée du dossier n’a plus rien à corriger. Il reste 8 points « à vérifier » que seul l’examen sur place peut trancher : volumes de la salle de bain, prise de terre et liaisons équipotentielles, tableaux, installation de la borne, qualité du responsable des travaux.
Le vôtre sera le prochain
Ouvrez la Villa des Érables dans ES Schémas, ou commencez votre propre projet : 30 jours d’essai gratuit, sans carte bancaire.
